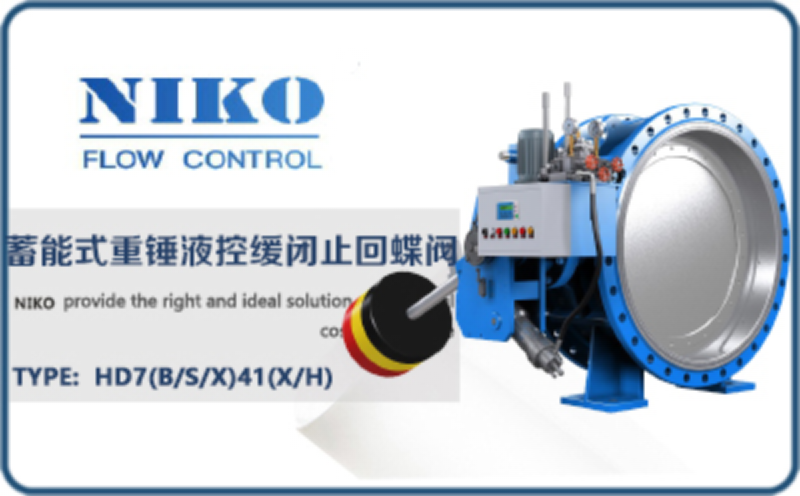

尼科蓄能罐式液控緩閉止回蝶閥概述：

尼科蓄能罐式液控緩閉止回蝶閥兼有閘閥和止回閥的功能，是一種能按預先調定的程序，分兩階段（先快關一定角度，再慢速關閉剩余角度）關閉的動作來消除水錐對管網破壞的理想控制設備。
本閥具有較完善的液壓系統和電氣控制系統，即可現場操作，也可遠距離操作，本閥的控制系統采用蓄能罐取代了目前國內同行廠家生產的重錘，將重錘勢能變?yōu)榱黧w蓄能，不僅節省了長期運行支承重錘所耗的能量，改善了液壓系統的保壓性能，避免了運行時維護人員的人身傷亡事故和精神上的不安全感和恐懼感，其控制機構勾思新穎，設計合理，體積小，重量輕，結構簡單，功能齊全，動作靈活可靠，外形美觀，節能節材，維修方便，且維修時不需要停止水泵工作等，能簡便地實現泵閥聯鎖程序控制及微機集中控制，停電時，搖動手動油泵即可關閉。閥門開閉，動作十分方便。

尼科蓄能罐式液控緩閉止回蝶閥參數：

公稱通徑：DN200-DN2600
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：軟密封：≤80℃；硬密封：≤425℃
適用介質：水、氣、油
閥體材質：鑄鐵、鑄鋼、碳鋼
連接方式：法蘭連接
制造標準：JB/T5299-1998
結構長度：GB/T12221-1989
連接法蘭：JB/T79-1994、GB/T9113-1988
閥門試驗：GB/T13927-1992

項目   可調范圍 出廠調節

開閥時間（可調）   20～60秒 30秒

關閥時間（可調） 快關 2.5～25秒 8秒

慢關 6～9秒 20秒

關閥角度（可調） 快關 70±10度 60度

慢關 20±10度±10度 30度

尼科蓄能罐式液控緩閉止回蝶閥特性：

①能按程序啟閉；在正常供電和突然斷電情況下均能自動按預定的時間和角度分快、慢二階段關閉；調節范圍大、適應性強。
②可消除破壞性水錘、防止水泵和水輪機組發生飛逸事故，有效地降低了網管系統的壓力波動，保障設備的安全可靠運行。
③該閥可取代水泵出口原電動閘閥和止回閥的功能，減少占地面積及基建投資。同時其流阻系數僅為0.1~0.6,遠小于止回閥的流阻系數(1.7~2.6),節能效果明顯。
④本廠S(鎖定型)、B(保壓型)、X(蓄能器型)三種類型的液控止回蝶閥產品均以不同方式解決了國內同類產品在運行過程中重錘下掉的缺點，大大增強了系統的可靠性和安全性。

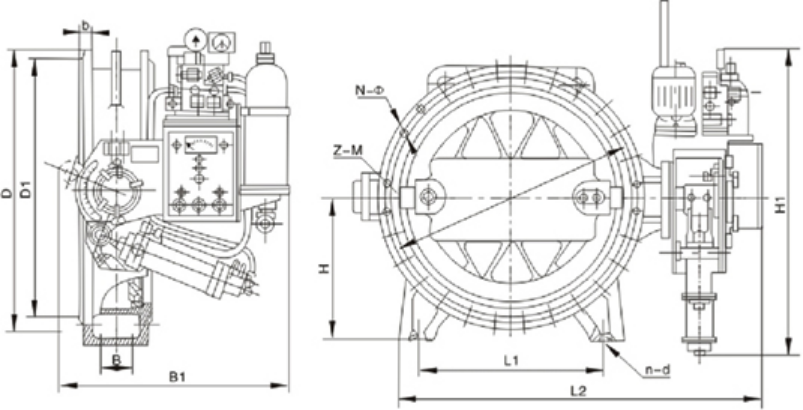

尼科蓄能罐式液控緩閉止回蝶閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科蓄能罐式液控緩閉止回蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）。
